NBR IEC 60974-1 de 03/2022 – Equipamento de soldagem a arco – Parte 1: Fontes de soldagem

A NBR IEC 60974-1 de 03/2022 – Equipamento de soldagem a arco – Parte 1: Fontes de soldagem é aplicável às fontes de soldagem a arco elétrico e aos processos associados projetados para usos industrial e profissional, e alimentados por uma tensão que não exceda a 1.000 v, alimentados por bateria ou acionados por meios mecânicos. Especifica os requisitos de segurança e desempenho de fontes de soldagem e de sistemas para corte por plasma e não é aplicável às fontes de soldagem de operação limitada e às fontes de corte por plasma que foram projetadas principalmente para uso por leigos e projetadas de acordo com a IEC 60974-6.

Este documento inclui requisitos para as fontes de soldagem alimentadas por bateria e bancos de baterias, os quais são fornecidos no Anexo O. Não é aplicável aos ensaios de fontes de soldagem durante a manutenção periódica ou depois de reparos. Os processos típicos associados são corte a arco elétrico e pulverização a arco e os sistemas de corrente alternada com tensão nominal entre 100 V e 1.000 V são apresentados na IEC 60038:2009, Tabela 1. Não inclui os requisitos de compatibilidade eletromagnética (EMC).

Uma fonte de soldagem a arco é um equipamento para fornecer corrente e tensão, com as características exigidas para a soldagem a arco elétrico e os processos associados. Também pode fornecer serviços a outros equipamentos e auxiliares, por exemplo, energia auxiliar, líquido de resfriamento, eletrodo consumível de soldagem e gás para proteger o arco e a área de soldagem.

Deve ser capaz de fornecer as suas saídas nominais nos ciclos de trabalho nominais, quando as seguintes condições ambientais prevalecerem: faixa de temperatura ambiente: durante a operação: – 10 °C a + 40 °C; umidade relativa do ar: até 50 % a 40 °C; até 90 % a 20 °C; ar ambiente, livre de quantidades anormais de pó, ácidos, gases ou substâncias corrosivas etc., outros que não aqueles gerados pelo processo de soldagem; altitude acima do nível do mar até 1.000 m; base da fonte de soldagem inclinada até 10°.

As fontes de soldagem devem suportar armazenagem e transporte a uma temperatura ambiente de – 20 °C a + 55 °C, sem quaisquer danos às funções ou ao desempenho. Diferentes condições ambientais podem ser acordadas entre o fabricante e o comprador, e a fonte de soldagem resultante é identificada de acordo com essa norma.

Exemplos destas condições são: a alta umidade, vapores excepcionalmente corrosivos, vapor, vapor de óleo em excesso, vibração ou choque anormal, pó em excesso, condições meteorológicas extremas, condições litorâneas ou de navegação incomuns, infestação por pragas e ambiente favorável ao crescimento de mofo. Os requisitos de distância de separação e de distância de escoamento neste documento permitem o uso até 2.000 m acima do nível do mar. Os ensaios devem ser realizados em fontes de soldagem novas, não úmidas e completamente montadas.

O ensaio de aquecimento especificado nessa norma e o ensaio de proteção térmica especificado nessa norma devem ser realizados em ambiente com temperatura de 40 °C (ver tolerâncias nessa norma), com exceção de fontes movidas a motores e equipamento de instalação fixa, os quais devem ser ensaiados conforme a especificação do fabricante. Outros ensaios devem ser realizados a uma temperatura de ar ambiente, de (25 ± 10) °C.

As fontes de soldagem refrigeradas por líquido devem ser ensaiadas com as condições especificadas pelo fabricante. Salvo disposição em contrário, o equipamento deve ser alimentado por uma tensão nominal de alimentação com tolerância de ± 5%.

A precisão dos instrumentos de medição deve ser: instrumentos de medições elétricas: classe I (± 1% do fundo de escala), exceto para a medição da resistência de isolação e ensaio de rigidez dielétrico, em que a precisão dos instrumentos não é especificada, mas deve ser considerada para a medição; termômetro: ± 2 K; tacômetro: ± 1% do fundo de escala. Todas as medições elétricas podem ser realizadas com uma incerteza máxima de medição de 5%.

Os componentes e os subconjuntos que, devido à falha, podem criar um risco, como fontes de alimentação de energia e equipamentos integrados de tecnologia da informação, devem ser utilizados de acordo com seus parâmetros especificados, a menos que uma exceção específica seja feita. Eles devem estar em conformidade com um dos seguintes itens: os requisitos de segurança aplicáveis de uma norma IEC pertinente.

A conformidade com outros requisitos da norma do componente não é exigida. Se necessário para a aplicação, os componentes devem ser submetidos aos ensaios deste documento, exceto quando estes ensaios forem idênticos ou equivalentes aos exigidos para verificar a conformidade com a norma relevante do componente.

Por exemplo, se os componentes atenderem aos requisitos de segurança da IEC 60950-1, mas forem classificados para um ambiente menos severo que o ambiente aplicável descrito nessa norma, eles também devem atender aos requisitos adicionais aplicáveis deste documento. Os requisitos deste documento e, onde for necessário para a aplicação, quaisquer requisitos adicionais de segurança aplicáveis da norma IEC pertinente do componente, se não houver norma IEC aplicável, os requisitos deste documento devem ser obedecidos.

Os requisitos de segurança aplicáveis de uma norma não IEC que sejam pelo menos tão exigentes quanto os da norma IEC pertinente, desde que o componente tenha sido aprovado para a norma não IEC por uma autoridade de ensaios reconhecida. Os ensaios realizados por uma autoridade de ensaios reconhecida, a qual valida a conformidade com os requisitos de segurança não são repetidos, mesmo se os ensaios forem realizados utilizando uma norma não IEC.

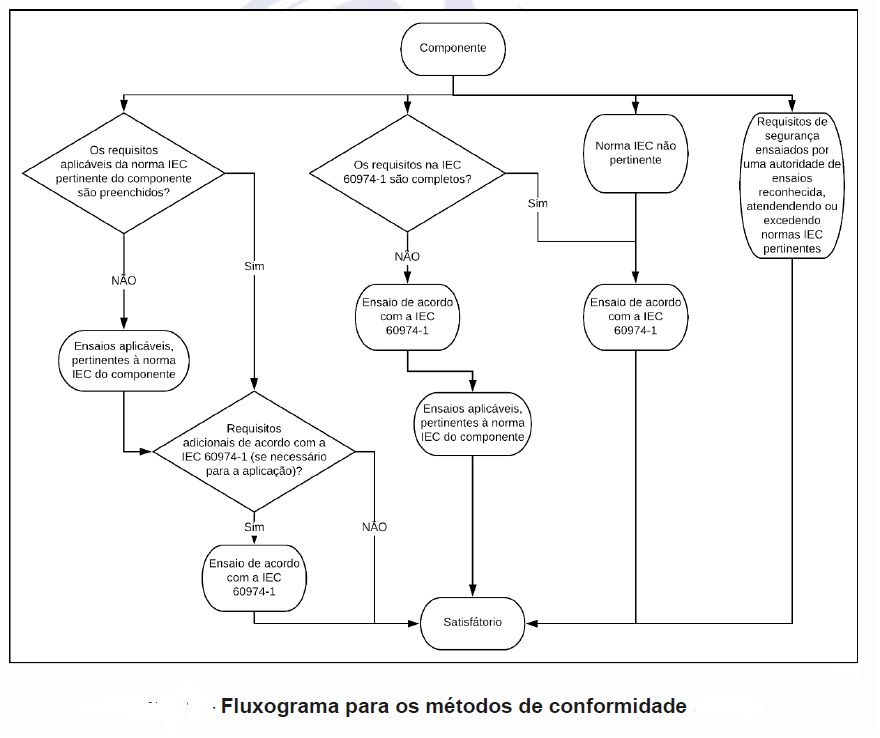

A figura abaixo é um fluxograma mostrando os métodos de verificação da conformidade. A conformidade é verificada por inspeção visual e, se necessário, por ensaio.

A não ser que especificados de outra maneira, os ensaios deste documento são ensaios de tipo. A fonte de soldagem deve ser ensaiada com qualquer acessório que possa afetar os resultados dos ensaios. Todos os ensaios de tipo devem ser executados na mesma fonte de soldagem, exceto onde for especificado que um ensaio deve ser executado em outra fonte de soldagem.

Como uma condição de conformidade, os ensaios de tipo fornecidos a seguir devem ser executados nessa sequência, sem tempo de secagem: inspeção visual geral; resistência de isolação; invólucro; meios de manuseio; resistência à queda; proteção fornecida pelo invólucro; resistência de isolação; rigidez dielétrica; e inspeção visual geral. Os outros ensaios incluídos neste documento e não listados aqui devem ser executados, mas podem ser executados em qualquer sequência conveniente.

Todos os ensaios de rotina devem ser executados em cada fonte de soldagem. Recomenda-se a seguinte sequência: inspeção visual de acordo com a especificação do fabricante; continuidade do circuito de proteção; rigidez dielétrica; tensão a vazio: tensão nominal a vazio por medição apenas, ou se aplicável, tensão nominal reduzida a vazio; ou se aplicável, tensão nominal de comutação a vazio; ensaio para garantir os valores nominais mínimo e máximo de saída, de acordo com essa norma.

O fabricante pode escolher entre carga convencional, carga de curto-circuito ou outras condições de ensaio. Em curto-circuito e em outras condições de ensaio, os valores de saída podem ser diferentes dos valores de carga convencional. Se especificado pelo projeto, os valores medidos podem ser compensados devido a variações da rede de alimentação.

Para a proteção contra choque elétrico, a maioria das fontes de soldagem se enquadram na categoria de sobretensão III, de acordo com a IEC 60664-1; motossoldadoras se enquadram na categoria de sobretensão II. Todas as fontes de soldagem devem ser projetadas no mínimo para uso em condições ambientais de grau de poluição 3.

Os componentes ou subconjuntos com distância de separação ou distância de escoamento correspondentes ao grau de poluição 2 são permitidos, se o microambiente do componente ou submontagem for melhorado (por meios como filtragem, revestimento, encapsulamento, moldagem), sendo que assim somente a poluição não condutiva ou condutiva temporária ocasional causada por condensação pode ocorrer. Os componentes ou subconjuntos com distância de separação ou distância de escoamento correspondentes ao grau de poluição 1 são permitidos, se eles estiverem totalmente revestidos, encapsulados ou moldados de acordo com a IEC 60664-3.
